發布日期：2018-5-7 閱覽數：4997次
光學玻璃清洗的超純水系統，原水為自來水，每年咸潮期原水受影響較大。
一、 設計依據和相關要求
根據客戶要求：配備一套3噸/小時超純水裝置，產水要求：大于15MΩ.cm。結合我公司對該地區多次實施項目的經驗，我們設計了如下方案
多介質過濾+ +活性炭過濾+一級RO+軟化+二級RO+EDI

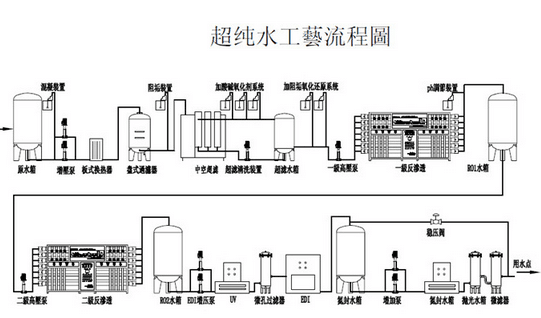

二、 工藝流程
見附件
三、 系統設備組成及工藝說明
1、 原水箱（1個）
容積：10m3
材質：PE
規格：D·H＝2270×3060 mm
配置：液位控制開關
2、 供水泵 CH8—50 （兩臺，一備一用）
功率：1.7kw
流量：8m3/h
材質：不銹鋼
備用泵同時作為反沖洗泵使用。
3、 多介質過濾器（一套，阿圖祖控制頭）
規格尺寸：D·H＝600×1800mm
數量：一套
材質：玻璃鋼體，內裝石英砂濾料
配置：全自動阿圖祖控制頭，
過濾能力：8m3/h
主要去除原水中雜質、銹質等大顆粒物質。可以極為有效的對反滲透系統膠體、懸浮物、大顆粒雜質等驅除。具有獨特的均勻布水方式，能夠長期滿足反滲透系統對污染指數的要求。
4、 軟化設備
規格尺寸：D·H＝750×1800mm
數量：一套
材質：玻璃鋼體
配置：全自動阿圖祖控制頭，配置軟化器增壓泵
過濾能力：4m3/h
該裝置裝于一級RO后，程度降低運行成本，去除水中的硬度離子（Ca+，Mg+）可能的保障EDI模塊的期限。
5、 活性炭吸附塔
規格尺寸：D·H＝1000×1800mm
數量：一套
材質：玻璃鋼體，內裝凈水活性炭
配置：全自動阿圖祖控制頭
過濾能力：9m3/h
主要去除原水中的有機物和余氯，進一步降低RO進水的SDI值及濁度，保證RO系統的良好運行和壽命。
6、 一級（10μ）精密過濾器
規格尺寸：D·H＝250×1000mm
數量：一套
材質：不銹鋼體
過濾能力：8m3/h
主要作為RO系統的保安過濾，防止予處理未驅除的雜質進入RO膜，沉積并堵塞膜元件。
7、 RO-EDI系統
規格尺寸：2700×850×1650mm
配電：三相四線，20kw，380v
二級RO部分
脫鹽率：＞99 %，
產水量： 3.5m3/h，
產水水質：≤10μs/cm 回收率：54 %
二級RO主要部件：
膜組件：美國進口膜元件（陶氏，流體，Osmonic）9只
膜外殼：三只玻璃鋼膜外殼
一級RO高壓泵：丹麥格蘭富進口立式多級離心泵，型號CR10—16一臺，流量10 m3/h，運行壓力13bar；
二級RO高壓泵：丹麥格蘭富進口立式多級離心泵，型號CR10—14一臺，流量8 m3/h，壓力12bar；
儀表：上海水質監測儀表
加藥系統：SEKO
EDI部分
性能：產水能力：3噸/小時（3.4噸/小時）
產水水質：＞15MΩ·cm
主要配置：
EDI模塊：GE模塊一只
流變開關：
隔膜閥：
在線電導率：誠磁一只
在線電阻率表：誠磁兩只
國產優質流量計、壓力表
開關電源：專配
其他
電控：施耐德電器元氣件
機架：不銹鋼機
功能描述：對RO進水實行監測控制，不合格水自動排放回原水箱，合格水方能進入EDI主機。對EDI產品水實行監測控制，達標合格水自動送入純水箱，不合格產品水自動排回RO水箱。
通過由RO產品水箱的液位信號和EDI后置的純水箱的液位信號的傳輸，EDI系統可實現自動，啟動，自動停止。
8、 中間水箱
容積：2m3
規格：D·H＝1300×1300 mm
配置：液位開關
數量：一臺
材質：PE
9、 RO產品水箱
容積：5m3
規格：D·H＝1800×2200 mm
配置：液位開關
數量：一臺
材質：PE
10、 EDI供水泵（1臺）
CR3-11
功率：1.1
流量：3.5 m3/h
材質：不銹鋼
11、 二級（5μ）精密過濾器（不銹鋼，一套）
規格尺寸：D·H＝250×1000mm
最大過濾能力：8m3/h
主要作為EDI系統的保安過濾
12、 EDI氮封純水箱（3m3）純水箱
材質:玻璃鋼,內襯PVDF
規格：D·H＝1620×2040 mm
數量：一臺
配置：氮封保護調節裝置
保證水箱中的水質不接觸空氣，不被氧氣和CO2再次溶入。
13、 純水泵（1臺）
規格型號：格蘭富CR3—10
功率：1.1KW
流量：4 m3/h
材質：不銹鋼
控制：液位信號和變頻控制
14、 連接管路若干（系統間連接）
材質：U-PVC
四、 設備清單及報價
設備清單及報價 (本公司提供的設備清單及報價如下表)
|
編號 |
設備名稱 |
規格 |
單價（元） |
數量 |
總價（元） |
備注 |
|
|
1 |
原水箱10 m3 |
D·H=2270X3060mm |
4500.00 |
1 |
4500.00 |
PE材質 |
|
|
2 |
供水泵 |
CH8-50 |
2750.00 |
2 |
5500.00 |
不銹鋼 |
|
|
3 |
多介質過濾器 |
D·H=600X1800mm |
5800.00 |
1 |
5800.00 |
配阿祖圖控制頭 |
|
|
4 |
活性炭吸附塔 |
D·H=1000×1800mm |
4500.00 |
1 |
4500.00 |
配阿祖圖控制頭 |
|
|
5 |
全自動軟化系統 |
D·H=600×1800mm |
1050.00 |
1 |
1050.00 |
配阿祖圖控制頭和增壓泵 |
|
|
6 |
5μ精密過濾器 |
D·H=250×1000mm |
2100.00 |
1 |
2100.00 |
不銹鋼 |
|
|
7 |
RO-EDI主機 |
L·W·H=2700×850×1680mm |
35000.00 |
1 |
35000.00 |
美國進口膜，系統高低壓控制開關，PLC全自動控制。 |
|
|
8 |
中間水箱 |
D·H =1550×2040mm |
3100.00 |
1 |
3100.00 |
3m3,、PE |
|
|
9 |
RO產品水箱 |
D·H＝1800×2200 mm |
4700.00 |
1 |
4700.00 |
5m3,、PE |
|
|
10 |
EDI供水泵 |
CR3-11 |
4300.00 |
1 |
4300.00 |
不銹鋼 |
|
|
11 |
二級精密過濾器 |
D·H＝250×1000mm |
1950.00 |
1 |
1950.00 |
不銹鋼體 |
|
|
12 |
EDI氮封純水箱 |
D·H＝1620×2040 mm |
4500.00 |
1 |
4500.00 |
3m3、PE |
|
|
13 |
純水泵 |
CR3—10 |
8500.00 |
1 |
8500.00 |
變頻控制 |
|
|
14 |
連接管道 |
|
5000.00 |
|
5000.00 |
系統間連接，采用優質U-PVC管道材料 |
|
|
合計 |
90500.00元 |
|
|||||
|
|
|
|
|||||
|
運費 |
0元 |
|
|||||
|
總計 |
90500.00元 |
|
|||||
五、 方案特點
1、 自動化程度高，便于管理，可保證系統的連續運行滿
足生產要求。
2、 RO系統采用了計算機模擬設計，更是保證了系統的可靠性和膜
元件。
3、 珠�；浢�技術人員經驗豐富技術，對珠三角咸
潮期水質的處理和應對有豐富的經驗，加之擁有較為豐富的EDI超純水系統設計經驗，因此方案設計合理和實際。
